Душ, туалет и умывальник в одном модуле: оптимальные планировки сантехнических блок-контейнеров

Организация полноценного санитарного узла на стройплощадке — это задача со многими неизвестными. Нужно учесть количество сотрудников, их пол, требования гигиены и, конечно, ограниченное пространство. Как на 14 квадратных метрах разместить и туалеты, и душевые, и умывальники так, чтобы это было удобно, не создавало очередей по утрам и вечерам, и соответствовало строгим нормам СанПиН?

Решение — комбинированный сантехнический блок-контейнер. Это продуманные «под ключ» модули, где каждый сантиметр пространства используется с максимальной эффективностью. В этой статье мы рассмотрим самые популярные и функциональные варианты планировок, чтобы вы могли выбрать ту, которая идеально подойдет именно для вашего объекта.

Чтобы найти готовые решения, достаточно ввести в поиск сантехнический блок контейнер с душем и туалетом, и вы увидите множество вариантов, которые мы разберем ниже.


Сводная таблица: Сравнение типовых планировок сантехблоков

Тип планировкиОптимально дляКлючевые особенностиПреимущества / Недостатки
1. КомпактнаяМалые бригады (5-15 чел.), однополый коллективОбщая зона умывальников, 1-2 душевые, 1-2 туалетные кабины+

Экономия места и средств

Не подходит для смешанных коллективов

2. Раздельная (М/Ж)Средние и крупные объекты (20-50 чел.), смешанный коллективЦентральный тамбур, два отдельных входа/блока (мужской и женский)+

Полное соответствие нормам, приватность

Менее эффективное использование площади

3. Линейная (Проходная)Крупные объекты (50+ чел.), высокая проходимостьПоследовательное расположение зон: умывальники -> туалеты -> душевые+

Высокая пропускная способность, нет «пробок»

Требует больше места

4. КомбинированнаяОбъекты с ИТР, посты охраныОбщая зона для рабочих + отдельный санузел (унитаз+раковина) для персонала+

Удобство для руководства и гостей

Уменьшает количество мест для рабочих


Основа для планировки: габариты стандартного сантехблока

Прежде чем изучать схемы, важно понимать, в каких физических рамках мы работаем. Подавляющее большинство сантехнических блок-контейнеров базируются на стандартном модуле с внутренними размерами примерно 5,8 х 2,3 метра. Это дает нам около 13,5 м² полезной площади. Именно на этой, казалось бы, небольшой площади инженеры и создают различные функциональные и эргономичные зоны.

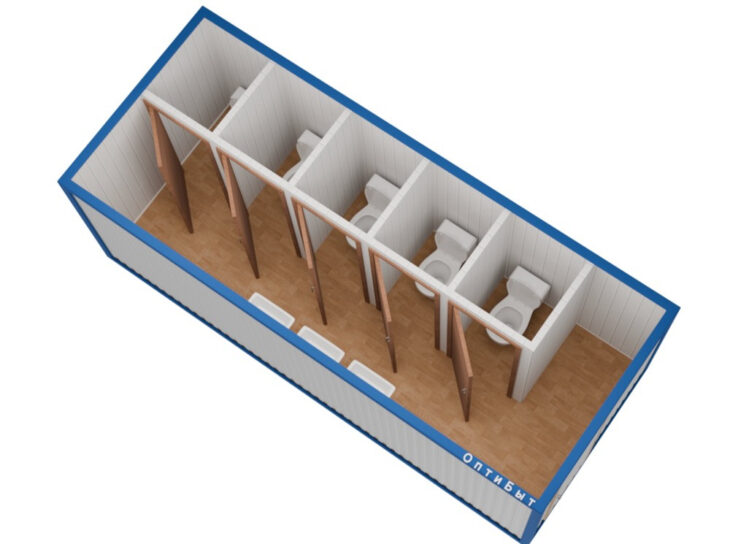

Вариант №1: Компактная планировка (для бригады до 15 человек)

Это самый простой, распространенный и экономичный вариант. Он идеален для небольших объектов, выездных бригад или для коллективов, где все работники одного пола.

  • Как это выглядит: Вход ведет в общую зону, где вдоль одной стены расположены 2-3 умывальника. Напротив них или в торцевой части модуля находятся 1-2 изолированные туалетные кабины и 1-2 душевые кабины, отделенные шторками или пластиковыми дверцами.
  • Преимущества:
    • Максимальная экономия пространства: Все необходимые функции размещаются на минимальной площади.
    • Экономическая выгода: Меньше перегородок, одна входная дверь и общие коммуникации делают такой модуль самым доступным по цене.
  • Что нужно учесть:
    • Не обеспечивает разделения по половому признаку, что недопустимо для смешанных коллективов.
    • При одновременном использовании несколькими людьми может возникать некоторый дискомфорт.

Вариант №2: Раздельная планировка (М/Ж) — золотой стандарт для смешанных коллективов

Эта планировка является самой правильной с точки зрения норм охраны труда и этики, если на объекте работают и мужчины, и женщины.

  • Как это выглядит: Модуль разделен центральным коридором или тамбуром на две полностью изолированные части, каждая со своим отдельным входом. В мужской секции обычно размещают туалетные кабины, писсуары, умывальники и душевые. В женской — тот же набор сантехники, но без писсуаров.
  • Преимущества:
    • Полная приватность и психологический комфорт для всех сотрудников.
    • Стопроцентное соответствие законодательству и требованиям проверяющих органов (Роспотребнадзора).
  • Что нужно учесть:
    • Такая планировка менее эффективна с точки зрения использования площади, если соотношение мужчин и женщин сильно неравномерно (например, 20 мужчин и 2 женщины). В этом случае одна из секций будет почти всегда простаивать.

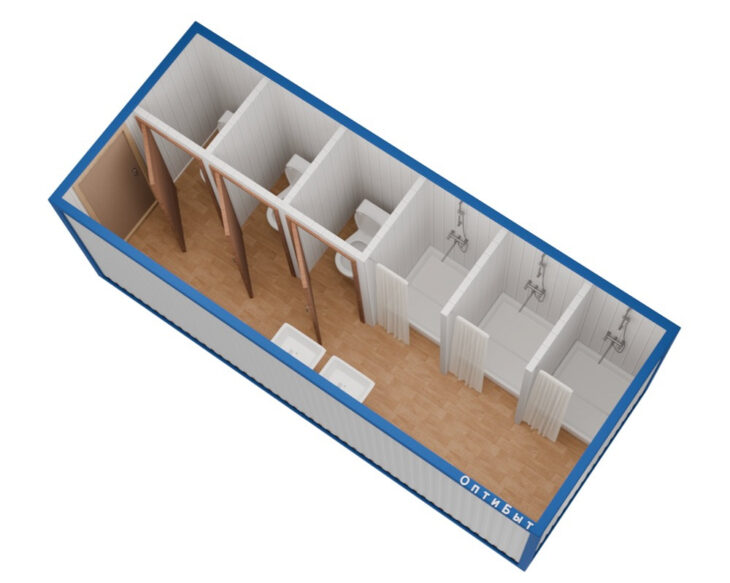

Вариант №3: Линейная (проходная) планировка для объектов с высокой проходимостью

Это идеальное решение для крупных строек, промышленных предприятий или вахтовых поселков, где нужно обеспечить быструю пропускную способность, особенно в конце рабочей смены.

  • Как это выглядит: Внутри модуля организован четкий «поток» движения. Человек заходит через один вход и попадает в просторную зону с длинным рядом умывальников. Затем он проходит дальше к ряду туалетных кабин, а после — к ряду душевых. Часто в таких модулях предусматривается второй выход в конце «потока», чтобы люди не сталкивались.
  • Преимущества:
    • Высокая пропускная способность: Потоки людей не пересекаются, что предотвращает образование толкучки и очередей.
    • Масштабируемость: Можно легко сблокировать несколько таких модулей в один длинный санитарно-бытовой комплекс, обслуживающий сотни человек.
  • Что нужно учесть:
    • Такая планировка требует больше площади и часто реализуется в сдвоенных или даже строенных модулях.

Из чего состоит «начинка»? Ключевые компоненты и материалы

Качество, удобство и долговечность сантехнического блок-контейнера зависят не только от планировки, но и от материалов и комплектующих.

«На стройплощадке всё подвергается повышенному износу. Поэтому сантехника и отделка должны быть, в первую очередь, „неубиваемыми“. Антивандальная сантехника из нержавеющей стали и коммерческий линолеум на полу — это не роскошь, а необходимость, которая сэкономит деньги на ремонте в будущем», — отмечает прораб с 12-летним стажем, Виктор Павлов.

Перегородки и двери

Для разделения душевых и туалетных кабин обычно используют влагостойкие ЛДСП или, в более дорогих вариантах, сантехнический пластик HPL. Они не боятся прямого попадания воды и легко моются.

Сантехника: антивандальность и гигиена

  • Унитазы и раковины: Для стройплощадок часто выбирают антивандальные варианты из нержавеющей стали. Они практически вечные. Привычная керамика (фаянс) тоже используется, но она более хрупкая.
  • Смесители: Лучше всего себя зарекомендовали простые и надежные однорычажные или порционные (нажимные) модели.

Отделка пола и стен

  • Главное правило: Никаких впитывающих влагу и запахи материалов!
  • Пол: Прочный коммерческий линолеум с герметично проваренными швами, который заводится на стены на 10-15 см, создавая своеобразное «корыто». Это на 100% защищает конструкцию от протечек.
  • Стены: Чаще всего используются пластиковые ПВХ-панели или влагостойкий гипсокартон с последующей покраской моющимися красками.

Вентиляция и отопление

  • Эффективная вытяжная вентиляция (естественная или с электровентилятором) — обязательный элемент для удаления избыточной влаги и запахов.
  • Для комфортного использования зимой в каждом санблоке должны быть установлены безопасные электрические конвекторы с терморегулятором.

Выбор оптимальной планировки сантехнического блок-контейнера — это всегда баланс между количеством сотрудников, требованиями гигиенических норм и доступным бюджетом. Не существует одной «идеальной» схемы для всех — есть та, которая наилучшим образом решает задачи именно вашего объекта.

Компактный модуль для малой бригады, раздельный М/Ж для среднего объекта или линейный комплекс для большой стройки — правильный выбор напрямую влияет на комфорт, гигиену и моральный дух вашей команды. А это, в свою очередь, неизбежно сказывается и на качестве конечной работы.

Материал создан при участии экспертов производственной компании «ОптиБыт: bk-00.ru».
